字號：大
中
小
不同2*4輕觸開關品牌砸擊破壞試驗
作者：tophyp.com來源：鴻源精密
瀏覽次數(shù)：
日期：2019-04-22 19:45:30
-
實驗目的：相同高度不同材料2*4輕觸開關破壞損傷差異
-
實驗樣品：A樣品為40Pcs優(yōu)質塑膠材料2*4輕觸開關；B樣品為20Pcs劣質塑膠料2*4輕觸開關
-
破壞方式：60g治具自由落體砸擊
-
測試數(shù)量：每批次每款10Pcs，總計60Pcs
-
主要工藝：A、B樣品均為注塑工藝
-
跌落高度：5-45cm
-
實驗環(huán)境：常溫常壓
|
高度
|

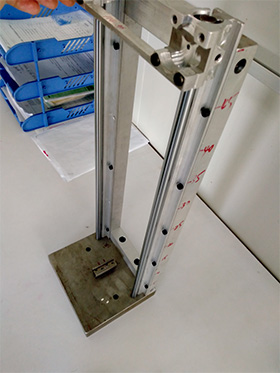

2*4輕觸開關帶柱產品做0.5mm行程的破壞實驗，產品平放在治具上60gf自由落體（如圖一）
|
2*4輕觸開關4.6x1.82x3.5mm(圖一)
|
|
|
A樣品
|
B樣品
|
|
5cm
|
|
60g自由落體；10Pcs產品按壓其中4Pcs有功能另6Pcs無功能，底部有輕微開裂肉眼不可見
|
|
10cm
|
60g自由落體；10Pcs產品均按壓有功能及外觀正常
|
60g自由落體；10Pcs產品按壓均無功能，底部有開裂肉眼可見
|
|
15cm
|
60g自由落體；10Pcs產品按壓有功能，底部有輕微開裂肉眼不可見
|
|
|
20cm
|
60g自由落體；10Pcs產品按壓有功能，底部沒有明顯開裂，側面有輕微開裂肉眼不可見
|
|
|
45cm
|
60gf自由落體；10Pcs產品按壓其中4Pcs有功能另6Pcs無功能，底部有輕微開裂肉眼不可見
|
|
結論;2*4輕觸開關在相同工藝、測試環(huán)境下；不同材料在破壞實驗中結果差距明顯，只有好的原材料才能制造出優(yōu)質的輕觸開關。
